ELSA V-PORT - Robinet tournant sphérique 3 pièces inox de régulation

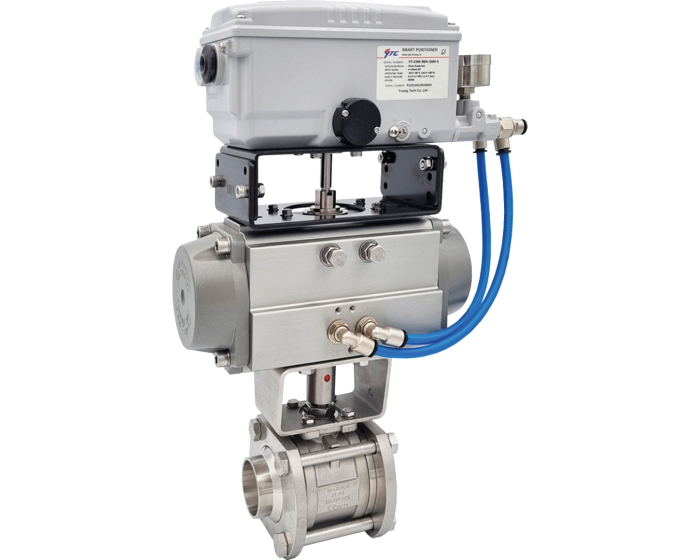

ELSA V-PORT est un robinet à tournant sphérique de régulation, motorisé avec un actionneur ALPHAIR simple effet. Une conception avec corps, embout et sphère en "V" en acier inoxydable. PS : 63 bar (DN 15 à 40), 50 bar (DN50). A souder BW.

Description détaillée

Configurer vos produits

Voir toutes les configurations

Réf.

CONF271102017106RV64

1 742,00 € 2 090,40 € (Prix net) 1 742,00 € 2 090,40 € (Prix indicatif)

Disponible selon configuration

Je souhaite installer la vanne en zone ATEX (zones 1, 21, 2, 22) (certificat + 15,00 € )

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique ELSA V-Port RTS 3Pièces inox de régul + AP-RE + YTC pdf - 4.1 mo

Composition

Details

Le robinet à tournant sphérique ELSA V-PORT motorisé avec actionneur ALPHAIR est destiné à la régulation des réseaux chimiques, pharmaceutiques ou encore pétrochimiques. De construction 3 pièces à tirants extérieurs, il est facilement installable et démontable grâce à ses brides tournantes. L'étanchéité à l'axe est assurée par un presse-étoupe composé de 3 joints chevron et d'un joint TFM. ELSA V-PORT possède le certificat émissions fugitives en classe BH suivant ISO 15848-1. Il est également conforme aux règlements CE 1935/2004 et FDA, pour une utilisation en contact alimentaire.

Plus d’information

Plus d’information
Option Certificat matière 3.1	Oui
Delta P (bar)	10
DN	15
Ecartement / Face to Face (mm)	70.0
Kv (m³/h)	10.00
Matière corps	Inox CF3M (1.4409)
Raccordement tuyauterie	A souder BW ISO
Régulation	4-20 mA
Service	Régulation
TS max (°C)	210
TS min (°C)	-50
Durée de garantie	1 an
CE	CE 2014/68

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
ELSA V-PORT - RTS inox DN15 Kvs 10 + Actionneur RES 51 + positionneur 4-20 mA	271102017106RV64	1 742,00 €	Disponible expédition sous 2 à 4 jours
ELSA V-PORT - RTS inox DN20 Kvs 14 + Actionneur RES 51 + positionneur 4-20 mA	271103017106RV64	1 815,00 €	Disponible expédition sous 2 à 4 jours
ELSA V-PORT - RTS inox DN25 Kvs 24 + Actionneur RES 51 + positionneur 4-20 mA	271104017106RV64	1 961,00 €	Disponible expédition sous 2 à 4 jours
ELSA V-PORT - RTS inox DN40 Kvs 47 + Actionneur RES 76 + positionneur 4-20 mA	271106017108RV64	2 283,00 €	Disponible expédition sous 2 à 4 jours
ELSA V-PORT - RTS inox DN50 Kvs 81 + Actionneur RES 86 + positionneur 4-20 mA	271107017109RV64	2 715,00 €	Disponible expédition sous 2 à 4 jours
