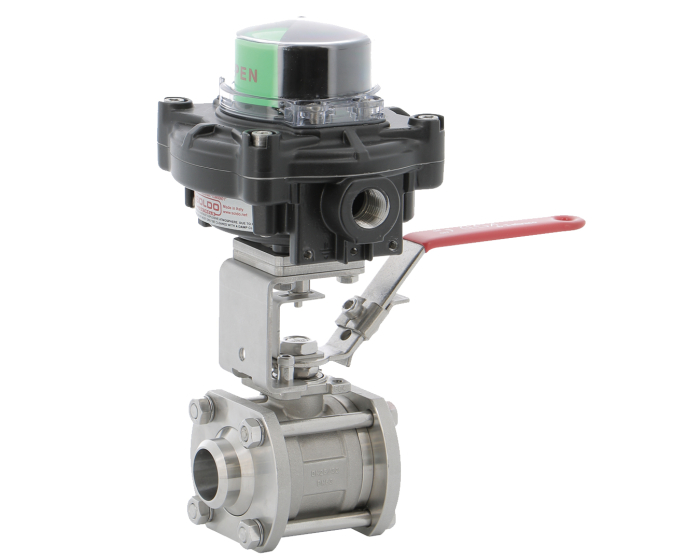

ELSA PI - Robinet passage intégral inox boîtier fin de course SK
Robinet ELSA tournant sphérique 3 pièces inox à brides de corps tournantes. Passage intégral, corps et embouts inox 1.4409, sphère inox 1.4435, sièges TFM 1600. Boîtier fin de course SK IP67. PS : 63 bar (DN 15 à 40), 50 bar (DN 50). ATEX.
Documentation
Composition
Details
Le robinet à tournant sphérique à brides tournantes ELSA+SF est destiné au sectionnement manuel des réseaux chimiques, pharmaceutiques et pétrochimiques. De construction 3 pièces à tirants extérieurs, il est facilement installable et démontable grâce à ses brides tournantes. Il possède un passage intégral et est conçu avec corps, embout et sphère en inox. L'étanchéité à l'axe est assurée par un presse-étoupe composé de 3 joints et d'un joint TFM. Les raccordements sont à souder BW ISO. PS : 63 bar (DN 15 à 40), 50 bar (DN 50). Vapeur PS : 8 bar maximum.
Conforme aux règlements CE 1935/2004 et FDA, le robinet ELSA est utilisable en contact alimentaire. Il dispose également du certificat émissions fugitives en classe BH suivant ISO 15848-1.
Le boitier fin de course SK est équipé de 2 contacts secs et possède une étanchéité IP67 permettant l'installation de l'ensemble en intérieur comme en extérieur. Il est homologué ATEX (boitier antidéflagrant) pour l'équipement des vannes en zone explosives 1, 2, 21 et 22.
Plus d’information
| Option Certificat matière 3.1 | Oui |
|---|---|
| Attestation de conformité sanitaire: ACS | Non |
| Atmosphère ATEX | IIC |
| DN | 15 |
| Matière corps | Inox CF3M (1.4409) |
| Mode de protection | EEx d |
| Raccordement tuyauterie | A souder BW ISO |
| Sièges | TFM 1600 |
| Température de surface | TX |
| TS max (°C) | 180 |
| TS min (°C) | -50 |
| Durée de garantie | 1 an |
| CE | Cat. III |
| Raccordement électrique | Par PE 2 x 1.2'' NPT |
Toutes les configurations
| Produit | Référence | P.U HT | Disponibilité | |
|---|---|---|---|---|
| ELSA - Robinet passage intégral inox DN15 BW + Boîtier fin de course SK ATEX | 2711020477012 | 583,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN20 BW + Boîtier fin de course SK ATEX | 2711030477012 | 639,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN25 BW + Boîtier fin de course SK ATEX | 2711040477012 | 711,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN32 BW + Boîtier fin de course SK ATEX | 2711050477012 | 788,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN40 BW + Boîtier fin de course SK ATEX | 2711060477012 | 904,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN50 BW + Boîtier fin de course SK ATEX | 2711070477012 | 1 185,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN15 SW + Boîtier fin de course SK ATEX | 2711120477012 | 583,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN20 SW + Boîtier fin de course SK ATEX | 2711130477012 | 639,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN25 SW + Boîtier fin de course SK ATEX | 2711140477012 | 711,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN32 SW + Boîtier fin de course SK ATEX | 2711150477012 | 788,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN40 SW + Boîtier fin de course SK ATEX | 2711160477012 | 904,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox DN50 SW + Boîtier fin de course SK ATEX | 2711170477012 | 1 185,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox G1/2'' + Boîtier fin de course SK ATEX | 2711220477012 | 583,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox G3/4'' + Boîtier fin de course SK ATEX | 2711230477012 | 639,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox G1'' + Boîtier fin de course SK ATEX | 2711240477012 | 711,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox G1''1/4 + Boîtier fin de course SK ATEX | 2711250477012 | 788,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox G1''1/2 + Boîtier fin de course SK ATEX | 2711260477012 | 904,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| ELSA - Robinet passage intégral inox G2'' + Boîtier fin de course SK ATEX | 2711270477012 | 1 185,00 € |
Disponible
expédition sous 2 à 4 jours
|
