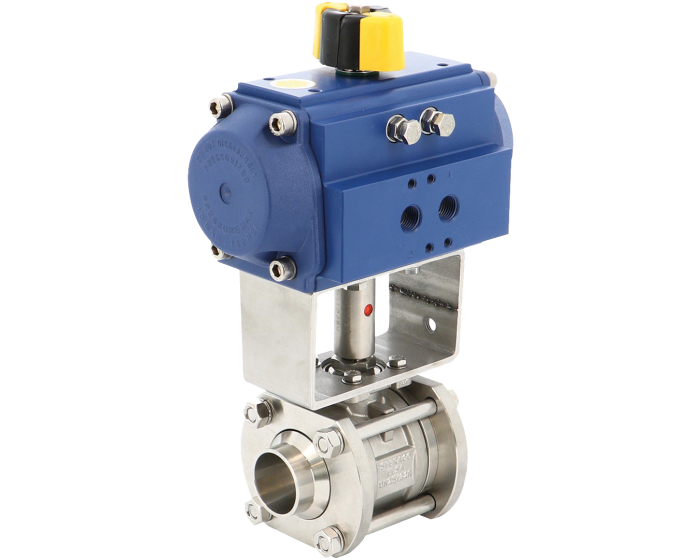

ELSA PI - Robinet passage intégral inox actionneur pneumatique PTFE

Robinet ELSA à tournant sphérique et brides tournantes. Corps et sphère inox. Sièges, joints et presse-étoupe chevron en TFM 1600. Passage intégral. Actionneur pneumatique ALPHAIR revêtu PTFE. Montage arcade et entraîneur selon EN 15081.

Description détaillée

Configurer vos produits

Raccordement tuyauterie

Type d'actionneur

Voir toutes les configurations

Réf.

CONF271100017036

(Prix indicatif) 465,00 € 558,00 €

Disponible selon configuration

Je souhaite installer la vanne en zone ATEX (zones 1, 21, 2, 22) (certificat + 15,00 € )

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique ELSA-PINT- RTS 3p inox à brides tournantes+PTFE RE/RES pdf - 4.4 mo

Composition

Chargement en cours...

Pièces détachées

Chargement en cours...

Details

Le robinet ELSA à tournant sphérique et brides tournantes est motorisé avec un actionneur pneumatique ALPHAIR revêtu PTFE. Particulièrement adapté aux ambiances corrosives, il est également destiné au sectionnement automatique des réseaux chimiques, pharmaceutiques ou encore pétrochimiques. De construction 3 pièces à tirants extérieurs, il est facilement installable et démontable grâce à ses brides tournantes. Il possède un passage intégral et est conçu avec corps, embout et sphère en inox. L'étanchéité à l'axe est assurée par un presse-étoupe triple chevrons en TFM 1600. PS : 63 bar (DN8 à 40), 50 bar (DN50), 40 bar (DN65 à 80), 25 bar (DN100). Vapeur PS : 8 bar maximum.

Conforme aux règlements CE 1935/2004 et FDA, le robinet ELSA est utilisable en contact alimentaire. Il dispose également du certificat émissions fugitives en classe BH suivant ISO 15848-1.

Plus d’information

Plus d’information
Option Certificat matière 3.1	Oui
Attestation de conformité sanitaire: ACS	Non
Delta P maxi (bar)	10
Matière corps	Inox CF3M (1.4409)
Mode de protection	EEx c
Passage	Intégral
Sièges	TFM 1600
Température de surface	TX
TS max (°C)	210
TS min (°C)	-50
Durée de garantie	1 an
CE	Cat. III

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN8 BW+RE51 DE PTFE	Référence 271100017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN8 BW+RES51 SE PTFE	Référence 271100017136	P.U HT 500,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN10 BW+RE51 DE PTFE	Référence 271101017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN10 BW+RES51 SE PTFE	Référence 271101017136	P.U HT 500,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN15 BW+RE51 DE PTFE	Référence 271102017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN20 BW+RE51 DE PTFE	Référence 271103017036	P.U HT 523,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN20 BW+RES51 DE PTFE	Référence 271103017136	P.U HT 557,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN25 BW+RE51 DE PTFE	Référence 271104017036	P.U HT 595,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN25 BW+RES64 SE PTFE	Référence 271104017137	P.U HT 655,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN32 BW+RE64 DE PTFE	Référence 271105017037	P.U HT 698,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN32 BW+RES76 SE PTFE	Référence 271105017138	P.U HT 817,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN40 BW+RE64 DE PTFE	Référence 271106017037	P.U HT 817,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN40 BW+RES86 SE PTFE	Référence 271106017139	P.U HT 1 050,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN50 BW+RE76 DE PTFE	Référence 271107017038	P.U HT 1 181,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN50 BW+RES101 SE PTFE	Référence 271107017140	P.U HT 1 444,00 €	Disponibilité Disponible expédition sous 4 à 6 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN8 SW+RE51 DE PTFE	Référence 271110017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN8 SW+RES51 SE PTFE	Référence 271110017136	P.U HT 500,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN10 SW+RE51 DE PTFE	Référence 271111017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN10 SW+RES51 SE PTFE	Référence 271111017136	P.U HT 500,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN15 SW+RE51 DE PTFE	Référence 271112017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN15 SW+RES51 SE PTFE	Référence 271112017136	P.U HT 500,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN20 SW+RE51 DE PTFE	Référence 271113017036	P.U HT 523,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN20 SW+RES51 SE PTFE	Référence 271113017136	P.U HT 557,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN25 SW+RE51 DE PTFE	Référence 271114017036	P.U HT 595,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN25 SW+RES64 SE PTFE	Référence 271114017137	P.U HT 655,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN32 SW+RE64 DE PTFE	Référence 271115017037	P.U HT 698,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN32 SW+RES76 SE PTFE	Référence 271115017138	P.U HT 817,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN40 SW+RE64 DE PTFE	Référence 271116017037	P.U HT 817,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN40 SW+RES86 SE PTFE	Référence 271116017139	P.U HT 1 050,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN50 SW+RE76 DE PTFE	Référence 271117017038	P.U HT 1 181,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN50 SW+RES101 SE PTFE	Référence 271117017140	P.U HT 1 444,00 €	Disponibilité Disponible expédition sous 4 à 6 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1/4''G + RE51 DE PTFE	Référence 271120017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1/4''G + RES51 SE PTFE	Référence 271120017136	P.U HT 500,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 3/8''G + RE51 DE PTFE	Référence 271121017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 3/8''G + RES1 SE PTFE	Référence 271121017136	P.U HT 500,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1/2''G + RE51 DE PTFE	Référence 271122017036	P.U HT 465,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1/2''G + RES51 SE PTFE	Référence 271122017136	P.U HT 500,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 3/4''G + RE51 DE PTFE	Référence 271123017036	P.U HT 523,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 3/4''G + RES51 SE PTFE	Référence 271123017136	P.U HT 557,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1''G + RE51 DE PTFE	Référence 271124017036	P.U HT 595,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1''G + RES64 SE PTFE	Référence 271124017137	P.U HT 655,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1''1/4G + RE64 DE PTFE	Référence 271125017037	P.U HT 698,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1''1/4G + RES76 SE PTFE	Référence 271125017138	P.U HT 817,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1''1/2G + RE64 DE PTFE	Référence 271126017037	P.U HT 817,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 1''1/2G + RES86 SE PTFE	Référence 271126017139	P.U HT 1 050,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox 2''G + RE76 DE PTFE	Référence 271127017038	P.U HT 1 181,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN65 BW+RE76 DE PTFE	Référence 279108017038	P.U HT 2 800,00 €	Disponibilité Disponible expédition sous 5 à 7 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN65 BW+RES101 SE PTFE	Référence 279108017140	P.U HT 3 370,00 €	Disponibilité Disponible expédition sous 4 à 6 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN80 BW+RE86 DE PTFE	Référence 279109017039	P.U HT 3 526,00 €	Disponibilité Disponible expédition sous 49 à 51 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN80 BW+RES116 SE PTFE	Référence 279109017141	P.U HT 4 097,00 €	Disponibilité Disponible expédition sous 49 à 51 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN100 BW+RE101 DE PTFE	Référence 279110017040	P.U HT 4 997,00 €	Disponibilité Disponible expédition sous 49 à 51 jours
Produit ELSA - Robinet à tournant sphérique passage intégral inox DN100 BW+RES126SE PTFE	Référence 279110017142	P.U HT 5 767,00 €	Disponibilité Disponible expédition sous 50 à 52 jours
