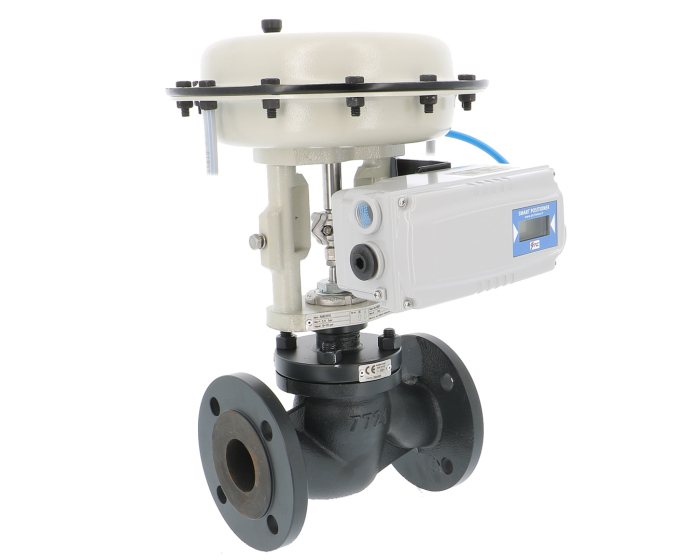

AIR D + POSI - Vanne de régulation 2 voies pneumatique avec positionneur
Vanne de régulation AIR-D 2 voies à soupape. Avec positionneur. Corps en fonte GS. PS : 16 bar. Raccordement à brides PN 16. Motorisation avec actionneur pneumatique AM simple effet NF en acier à membrane NBR. Fermeture par manque d'air.
Documentation
Composition
Details
La vanne de régulation AIR-D + POSI est une vanne 2 voies à soupape à corps droit et simple guidage, équipée d'un positionneur YT-3300. Elle peut être utilisée sur des fluides courants comme l'eau, la vapeur saturée et les gaz, tant qu'ils sont compatibles avec les matériaux de construction. La vanne AIR-R est conçue pour garantir une régulation précise et efficace sur toute sa plage de régulation. Son corps est en fonte graphite sphéroïdale PN 16. La maintenance est extrêmement aisée et rapide grâce au système "Quick-Change" qui garantit un alignement automatique du siège et du clapet sans l'utilisation d'outils spéciaux.
La motorisation est réalisée avec un actionneur pneumatique AM simple effet NF en acier, à membrane NBR. Alimentation maximale : 3,5 bar. Raccordement alimentation en air : 1/4'' NPT. Fermeture par manque d'air.
Plus d’information
| Option Certificat matière 3.1 | Non |
|---|---|
| Delta P (bar) | 26 |
| Course (mm) | 20 |
| CV (gpm) | 4.5 |
| DN | 15 |
| Ecartement / Face to Face (mm) | 130.0 |
| Kv (m³/h) | 4.00 |
| Matière corps | Fonte GS |
| Raccordement tuyauterie | A brides PN16 RF |
| Régulation | 4-20 mA |
| Service | Régulation |
| TS max (°C) | 190 |
| TS min (°C) | -10 |
| Durée de garantie | 1 an |
| CE | A4 § 3 |
Toutes les configurations
| Produit | Référence | P.U HT | Disponibilité | |
|---|---|---|---|---|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN15 + AM23 + positionneur | 112201035502P | 2 005,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN20 + AM23 + positionneur | 112202035502P | 2 022,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN25 + AM23 + positionneur | 112203035502P | 2 033,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN32 + AM23 + positionneur | 112204035502P | 2 078,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN32 + AM28 + positionneur | 112204035602P | 2 123,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN40 + AM23 + positionneur | 112205035502P | 2 130,00 € |
Disponible
expédition sous 45 à 47 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN40 + AM28 + positionneur | 112205035602P | 2 175,00 € |
Disponible
expédition sous 45 à 47 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN40 + AM34 + positionneur | 112205035702P | 2 337,00 € |
Disponible
expédition sous 45 à 47 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN50 + AM23 + positionneur | 112206035502P | 2 215,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN50 + AM28 + positionneur | 112206035602P | 2 259,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN50 + AM34 + positionneur | 112206035702P | 2 423,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN65 + AM35 + positionneur | 112207035752P | 2 834,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN65 + AM44 + positionneur | 112207035852P | 3 168,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN80 + AM35 + positionneur | 112208035752P | 2 988,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2 voies pneumatique DN80 + AM44 + positionneur | 112208035852P | 3 322,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2voies pneumatique DN100 + AM35 + positionneur | 112209035752P | 3 188,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| Air-D - Vanne de régulation fonte 2voies pneumatique DN100 + AM44 + positionneur | 112509035852P | 3 522,00 € |
Disponible
expédition sous 1 à 3 jours
|
