main product photo
Documentation
Fiche technique 783L-784T SF RTS à brides + boîtier fin de course SF pdf - 905.7 ko
Data sheet 783L-784T SF valve with flanges + SF switch box pdf - 912.8 ko
Composition
Pièces détachées

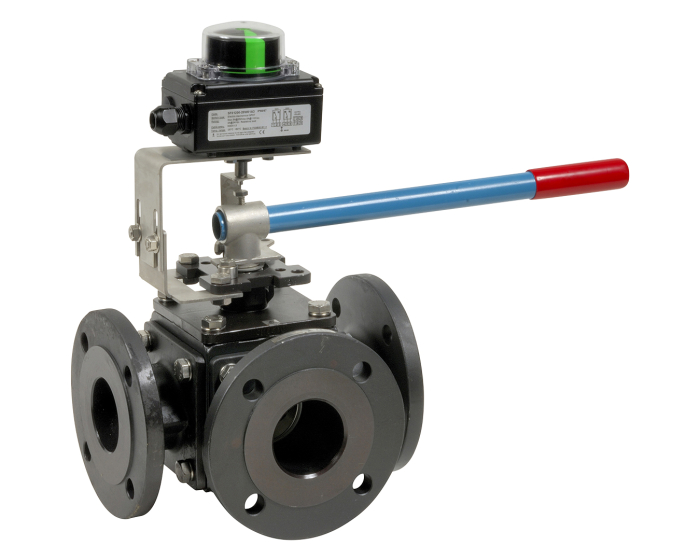

783/784 - RTS 3 voies acier à brides avec boîtier fin de course SF

CE ATEX IR-3-3
783 : 3 voies en L, 784 : 3 voies en T. Corps acier carbone 1.0619. Sphère inox, sièges PTFE, passage intégral. PS : 16 bar - TS : 150°C. Raccordements à brides PN16 RF. Boîtier fin de course SF012, 2 contacts secs SPDT.
Description détaillée
Configurer vos produits
Voir toutes les configurations
Réf.
CONF2756740462012
(Prix indicatif) 682,00 € 818,40 €
Disponible selon configuration
Ajouter aux favoris
Détails

Les robinets à tournant sphérique 3 voies acier 783+SF (perçage en L) et 784+SF (perçage en T) permettent d'assurer les fonctions de mélange, de répartition ou de décharge des conduites de fluides industriels non chargés. Ils sont homologués CE 2014/68. Conçus avec corps en acier carbone, sphère inox, sièges et étanchéité de l'axe en PTFE, ces robinets sont à passage intégral. Le boîtier fin de course SF012, équipé de 2 contacts secs SPDT, permet la visualisation directe des positions et le renvoi de l'information au contrôle-commande. L'étanchéité IP 67 autorise l'installation de l'ensemble en intérieur comme en extérieur. Les raccordements sont à brides PN 16 RF.

Caractéristiques
Caractéristiques

Dans les catégories : Robinets industrie

Toutes les configurations
Produit Référence P.U HT Disponibilité
Produit
783L - RTS 3 voies acier à brides DN25 + boîtier fin de course SF
Produit
783L - RTS 3 voies acier à brides DN32 + boîtier fin de course SF
Produit
783L - RTS 3 voies acier à brides DN40 + boîtier fin de course SF
Produit
783L - RTS 3 voies acier à brides DN50 + boîtier fin de course SF
Produit
783L - RTS 3 voies acier à brides DN65 + boîtier fin de course SF
Produit
783L - RTS 3 voies acier à brides DN80 + boîtier fin de course SF
Produit
783L - RTS 3 voies acier à brides DN100 + boîtier fin de course SF
Produit
783L - RTS 3 voies acier à brides DN125 + boîtier fin de course SF
Produit
783L - RTS 3 voies acier à brides DN150 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN25 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN32 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN40 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN50 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN65 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN80 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN100 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN125 + boîtier fin de course SF
Produit
784T - RTS 3 voies acier à brides DN150 + boîtier fin de course SF

18 article(s)
