main product photo
Documentation
Fiche technique 763 - RTS inox brides avec servomoteur électrique SA05 pdf - 1.3 mo
Composition
Pièces détachées

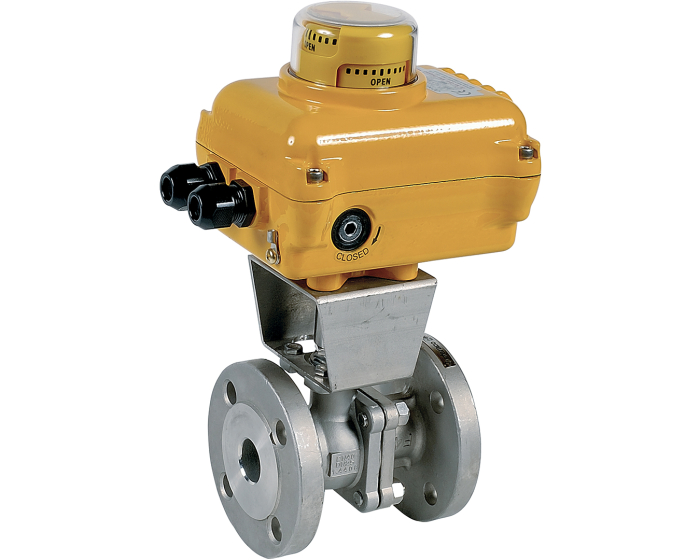

763 - Robinet split-body inox PN16/40 et servomoteur électrique SA/NA

CE IR-3-3
Le robinet à tournant sphérique split-body 763 a un corps et une sphère en inox 1.4408 et des sièges en PTFE/verre. Il est motorisé avec un servomoteur électrique SA/NA. PS : 16 bar, TS : 200°C. Brides PN16 RF.
Description détaillée
Configurer vos produits
Voir toutes les configurations
Plan 3D selon configuration
Réf.
CONF274362023010
(Prix indicatif) 0,00 € 0,00 €
Disponible selon configuration
Ajouter aux favoris
Détails

Le robinet à tournant sphérique 763 avec servomoteur électrique 1/4 tour SA/NA est destiné à l'ouverture / fermeture automatique des conduites de fluides industriels non chargés moyenne pression. Conçu avec corps et sphère en inox 1.4408, sièges et étanchéité à l'axe en PTFE, ce robinet est de type "split-body" à passage intégral. L'encombrement est normalisé selon EN 558-1 série 27. La platine ISO 5211 permet le montage du servomoteur SA/NA avec arcade et entraîneur selon EN 15081. Celui-ci est parfaitement adapté à un usage industriel en intérieur comme à l'extérieur. Les raccordements sont à brides PN 16 RF.

Caractéristiques
Caractéristiques

Dans les catégories : RTS industrie avec servomoteurs SA-NA

Toutes les configurations
Produit Référence P.U HT Disponibilité
Produit
763 - Robinet split-body inox DN15 et moteur électrique SA05 230 Vca
Produit
763 - Robinet split-body inox DN15 et moteur électrique SA05 24 Vca/cc
Produit
763 - Robinet split-body inox DN20 et moteur électrique SA05 230 Vca
Produit
763 - Robinet split-body inox DN20 et moteur électrique SA05 24 Vca/cc
Produit
763 - Robinet split-body inox DN25 et moteur électrique SA05 230 Vca
Produit
763 - Robinet split-body inox DN25 et moteur électrique SA05 24 Vca/cc
Produit
763 - Robinet split-body inox DN32 et moteur électrique SA05 230 Vca
Produit
763 - Robinet split-body inox DN32 et moteur électrique SA05 24 Vca/cc
Produit
763 - Robinet split-body inox DN40 et moteur électrique SA05 230 Vca
Produit
763 - Robinet split-body inox DN40 et moteur électrique SA05 24 Vca/cc
Produit
763 - Robinet split-body inox DN50 et moteur électrique SA09 230 Vca
Produit
763 - Robinet split-body inox DN50 et moteur électrique NA06 230 Vca
Produit
763 - Robinet split-body inox DN65 et moteur électrique SA09 230 Vca
Produit
763 - Robinet split-body inox DN65 et moteur électrique NA09 230 Vca
Produit
763 - Robinet split-body inox DN80 et moteur électrique NA15 230 Vca
Produit
763 - Robinet split-body inox DN100 et moteur électrique NA28 230 Vca
Produit
763 - Robinet split-body inox DN125 et moteur électrique NA28 230 Vca
Produit
763 - Robinet split-body inox DN150 et moteur électrique NA60 230 Vca
Produit
763 - Robinet split-body inox DN200 et moteur électrique NA100 230 Vca

19 article(s)
