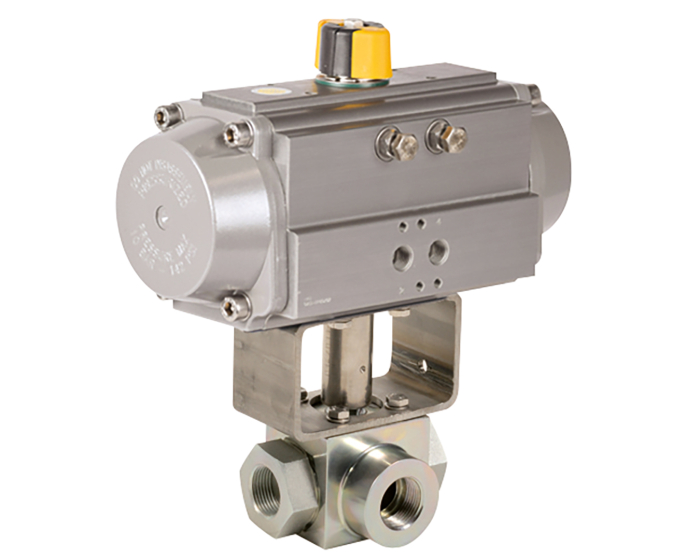

721ZA-L - RTS HP hydraulique 3 voies + actionneur pneumatique SE/DE
Vanne hydraulique 3 voies en L. Corps en acier bichromaté, sphère acier chromée, sièges POM. Passage intégral. PS : 315 à 500 bar - TS : -20 / +100°C. Motorisation pneumatique ALPHAIR. Alimentation par la voie centrale. Raccordements G.
Documentation
Composition
Details
Le robinet à tournant sphérique 3 voies en L 721 ZA avec actionneur pneumatique Alphair est destiné à la fonction de répartition des réseaux hydrauliques HP jusqu'à 315 ou 500 bar suivant les diamètres. L'arrivée de pression doit être raccordée au port central. Conçu avec corps en acier bichromaté, sphère en acier chromé, sièges et étanchéité de l'axe POM, ce robinet est à passage intégral. Les raccordements sont taraudés G. Le 721 ZA est homologué CE et ATEX. La platine ISO 5211 permet le montage simple de l'actionneur. La motorisation est disponible en simple ou double effet et est dimensionnée pour une alimentation en air de 6 bar.
Plus d’information
| Option Certificat matière 3.1 | Non |
|---|---|
| Attestation de conformité sanitaire: ACS | Non |
| Delta P maxi (bar) | 100 |
| Ecartement / Face to Face (mm) | 72.0 |
| Matière corps | Acier S 250 |
| Mode de protection | EEx c |
| Passage | Réduit |
| Raccordement tuyauterie | Taraudé G |
| Sièges | POM |
| Température de surface | TX |
| TS max (°C) | 100 |
| TS min (°C) | -20 |
| Durée de garantie | 1 an |
| CE | Cat. III |
