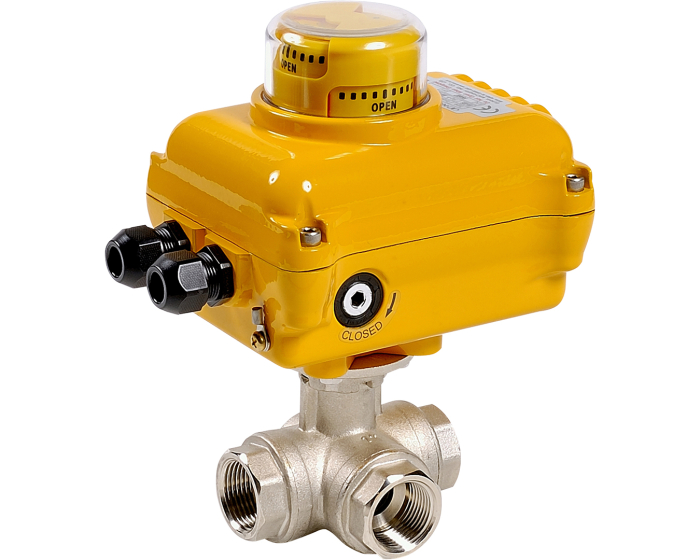

513L/514T - Robinet 3 voies laiton et servomoteur électrique SA 05

Le robinet à tournant sphérique 3 voies 513L/514T a un corps et une sphère en laiton CW 617 N, des sièges en PTFE. Il est motorisé avec un servomoteur électrique SA05. Agrément ACS. PS : 16 bar, TS : 100°C. Taraudé G.

Description détaillée

Configurer vos produits

Tension

Type 3 voies

Voir toutes les configurations

Plan 3D

Réf.

CONF275010023010

(Prix indicatif) 609,00 € 730,80 €

Disponible selon configuration

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Certificat ACS pour robinet 3 voies 513L / 514T avec servomoteur SA05 pdf - 193 ko

Fiche technique 513L-514T RTS laiton avec servomoteur électrique SA05 pdf - 826.5 ko

Data sheet 513L/514T - RTS 3 Way ACS brass + Electrical Actuator SA 05 pdf - 833 ko

Composition

Chargement en cours...

Pièces détachées

Chargement en cours...

Details

Les robinets à tournant sphérique 3 voies 513 L (perçage en L) et 514 T (perçage en T) avec servomoteur électrique SA05 permettent d'assurer les fonctions de mélanges, répartition ou décharge automatique des conduites de fluides industriels non chargés. Ces produits sont homologués CE et ACS pour une utilisation sur l'eau potable. Conçu avec corps et sphère en laiton, sièges PTFE et étanchéité à l'axe FPM, ces robinets sont à passage réduit. La platine ISO 5211 permet le montage direct du servomoteur SA05. Celui-ci est parfaitement adapté à un usage industriel en intérieur comme à l'extérieur. Les raccordements sont taraudés G.

Plus d’information

Plus d’information
Option Certificat matière 3.1	Non
Attestation de conformité sanitaire: ACS	Non
Delta P maxi (bar)	10
Matière corps	Laiton CW617N
Passage	Réduit
Raccordement tuyauterie	Taraudé G
Service	TOR
Sièges	PTFE
Temps de manœuvre (s)	17.0
TS max (°C)	100
TS min (°C)	-10
Durée de garantie	1 an
CE	A4 § 3
Raccordement électrique	Par PE M20 x 1.5

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
Produit 513 L - Robinet 3 voies laiton en L 1/4'' avec servomoteur SA 05 - 230 Vca	Référence 275010023010	P.U HT 609,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 3/8'' avec servomoteur SA 05 - 230 Vca	Référence 275011023010	P.U HT 609,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 1/2'' avec servomoteur SA 05 - 230 Vca	Référence 275012023010	P.U HT 609,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 1/2'' avec servomoteur SA 05 - 24 Vca/cc	Référence 275012023011	P.U HT 609,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 3/4'' avec servomoteur SA 05 - 230 Vca	Référence 275013023010	P.U HT 621,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 3/4'' avec servomoteur SA 05 - 24 Vca/cc	Référence 275013023011	P.U HT 621,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 1'' avec servomoteur SA 05 - 230 Vca	Référence 275014023010	P.U HT 639,00 €	Disponibilité Disponible expédition sous 30 à 32 jours
Produit 513 L - Robinet 3 voies laiton en L 1'' avec servomoteur SA 05 - 24 Vca/cc	Référence 275014023011	P.U HT 639,00 €	Disponibilité Disponible expédition sous 30 à 32 jours
Produit 513 L - Robinet 3 voies laiton en L 1''1/4 avec servomoteur SA 05 - 230 Vca	Référence 275015023010	P.U HT 685,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 1''1/4 avec servomoteur SA 05 - 24 Vca/cc	Référence 275015023011	P.U HT 685,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 1''1/2 avec servomoteur SA 05 - 230 Vca	Référence 275016023010	P.U HT 831,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 1''1/2 avec servomoteur SA 05 - 24 Vca/cc	Référence 275016023011	P.U HT 831,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 2'' avec servomoteur SA 05 - 230 Vca	Référence 275017023010	P.U HT 924,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 2'' avec servomoteur SA 05 - 24 Vca/cc	Référence 275017023011	P.U HT 924,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 513 L - Robinet 3 voies laiton en L 2'' avec servomoteur SA 05 -12 Vcc	Référence 275017023012	P.U HT 924,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 514 T - Robinet 3 voies laiton en L 1/4'' avec servomoteur SA 05 - 230 Vca	Référence 275030023010	P.U HT 609,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 514 T - Robinet 3 voies laiton en L 3/8'' avec servomoteur SA 05 - 230 Vca	Référence 275031023010	P.U HT 609,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 514 T - Robinet 3 voies laiton en L 1/2'' avec servomoteur SA 05 - 230 Vca	Référence 275032023010	P.U HT 609,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 1/2'' avec servomoteur SA 05 - 12 Vcc	Référence 275032023012	P.U HT 632,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 3/4'' avec servomoteur SA 05 - 230 Vca	Référence 275033023010	P.U HT 621,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 3/4'' avec servomoteur SA 05 - 24 Vca/cc	Référence 275033023011	P.U HT 621,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 3/4'' avec servomoteur SA 05 - 12 Vcc	Référence 275033023012	P.U HT 621,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 1'' avec servomoteur SA 05 - 230 Vca	Référence 275034023010	P.U HT 639,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 1'' avec servomoteur SA 05 - 24 Vca/cc	Référence 275034023011	P.U HT 639,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 1''1/4 avec servomoteur SA 05 - 230 Vca	Référence 275035023010	P.U HT 685,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 1''1/4 avec servomoteur SA 05 - 24 Vca/cc	Référence 275035023011	P.U HT 685,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 1''1/2 avec servomoteur SA 05 - 230 Vca	Référence 275036023010	P.U HT 831,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 514 T - Robinet 3 voies laiton en L 1''1/2 avec servomoteur SA 05 - 24 Vca/cc	Référence 275036023011	P.U HT 831,00 €	Disponibilité Disponible expédition sous 2 à 4 jours
Produit 514 T - Robinet 3 voies laiton en L 2'' avec servomoteur SA 05 - 230 Vca	Référence 275037023010	P.U HT 924,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
Produit 514 T - Robinet 3 voies laiton en L 2'' avec servomoteur SA 05 - 24 Vca/cc	Référence 275037023011	P.U HT 924,00 €	Disponibilité Disponible expédition sous 41 à 43 jours
