513-L/514-T - Robinet 3 voies laiton et actionneur pneumatique

ACS IR-3-1
Le robinet à tournant sphérique 3 voies 513-L/514-T a un corps et une sphère en laiton et des sièges en PTFE. Il est motorisé avec un actionneur pneumatique double ou simple effet de marque Alphair. Agrément ACS. PS : 16 bar, TS : 100°C.
Description détaillée
Configurer vos produits
Voir toutes les configurations
Réf.
CONF275010017004R
(Prix indicatif) 246,00 € 295,20 €
Disponible selon configuration
Ajouter aux favoris

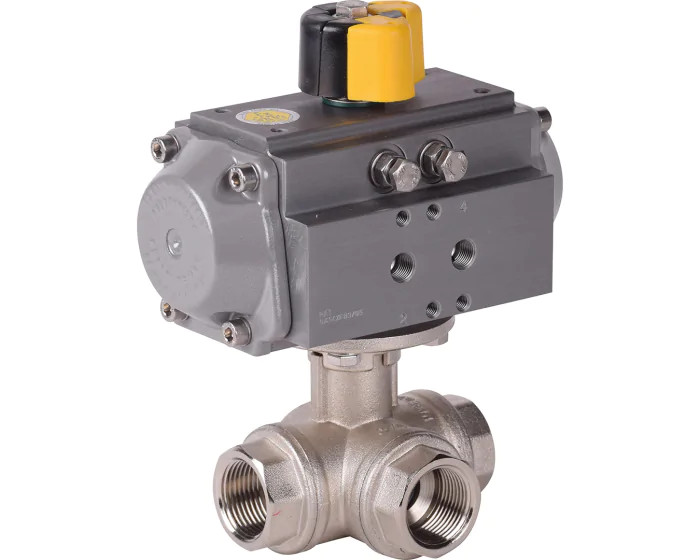

main product photo
Details

Les robinets à tournant sphérique 3 voies 513 L (perçage en L) et 514 T (perçage en T) avec actionneur pneumatique Alphair permettent d'assurer les fonctions de mélange, de répartition ou de décharge automatique des conduites de fluides industriels non chargés. Conçu avec corps et sphère en laiton, sièges PTFE et étanchéité de l'axe FPM, ces robinets sont à passage réduit. Les 513 L et 514 T sont homologués CE et ACS pour l'utilisation sur l'eau potable. La platine ISO 5211 permet le montage simple de l'actionneur. La motorisation est disponible en simple ou double effet et est dimensionnée pour une alimentation en air de 6 bar.


Plus d’information
Plus d’information
Option Certificat matière 3.1 Non
Attestation de conformité sanitaire: ACS Oui
Delta P maxi (bar) 10
Ecartement / Face to Face (mm) 76.0
Matière corps Laiton CW617N
Passage Réduit
Raccordement tuyauterie Taraudé G
Sièges PTFE
TS max (°C) 100
TS min (°C) -10
Durée de garantie 1 an
CE A4 § 3

Toutes les configurations

Produit Référence P.U HT Disponibilité
Produit
513-L - Robinet 3 voies laiton 1/4'' et actionneur pneumatique RE43 DE
Produit
513 L - Robinet 3 voies laiton 1/4'' et actionneur pneumatique SE
Produit
VS 513-L 3V LAITON 3/8'' + RE43 DE
Produit
VS 513-L 3V LAITON 3/8''+RE SR51SE
Produit
VS 513-L 3V LAITON 1/2'' + RE43 DE
Produit
VS 513-L 3V LAITON 1/2''+RE SR51SE
Produit
VS 513-L 3V LAITON 3/4'' + RE51 DE
Produit
VS 513-L 3V LAITON 3/4'' +RE SR64SE
Produit
VS 513-L 3V LAITON 1'' + RE51 DE
Produit
VS 513-L 3V LAITON 1'' +RE SR76 SE
Produit
VS 513-L 3V LAITON 1''1/4 + RE64 DE
Produit
VS 513-L 3V LAITON 1''1/4 +RE SR76 SE
Produit
VS 513-L 3V LAITON 1''1/2 + RE64 DE
Produit
VS 513-L 3V LAITON 1''1/2 +RE SR76 SE
Produit
VS 513-L 3V LAITON 2'' + RE64 DE
Produit
VS 513-L 3V LAITON 2'' +RE SR76 SE
Produit
VS 514-T 3V LAITON 1/4'' + RE43 DE
Produit
VS 514-T 3V LAITON 1/4" + RE51 DE
Produit
VS 514-T 3V LAITON 1/4''+RE SR51SE
Produit
VS 514-T 3V LAITON 3/8'' + RE43 DE
Produit
VS 514-T 3V LAITON 3/8''+RE SR51SE
Produit
VS 514-T 3V LAITON 1/2'' + RE43 DE
Produit
VS 514-T 3V LAITON 1/2''+RE SR51SE
Produit
VS 514-T 3V LAITON 3/4'' + RE51 DE
Produit
VS 514-T 3V LAITON 3/4" + RE64 DE
Produit
VS 514-T 3V LAITON 3/4'' +RE SR64SE
Produit
VS 514-T 3V LAITON 1'' + RE51 DE
Produit
VS 514-T 3V LAITON 1'' +RE SR76 SE
Produit
VS 514-T 3V LAITON 1''1/4 + RE64 DE
Produit
VS 514-T 3V LAITON 1''1/4 +RE SR76 SE4
Produit
VS 514-T 3V LAITON 1''1/2 + RE64 DE
Produit
VS 514-T 3V LAITON 1''1/2 +RE SR76 SE
Produit
VS 514-T 3V LAITON 2'' + RE64 DE
Produit
VS 514-T 3V LAITON 2'' +RE SR76 SE

34 article(s)
