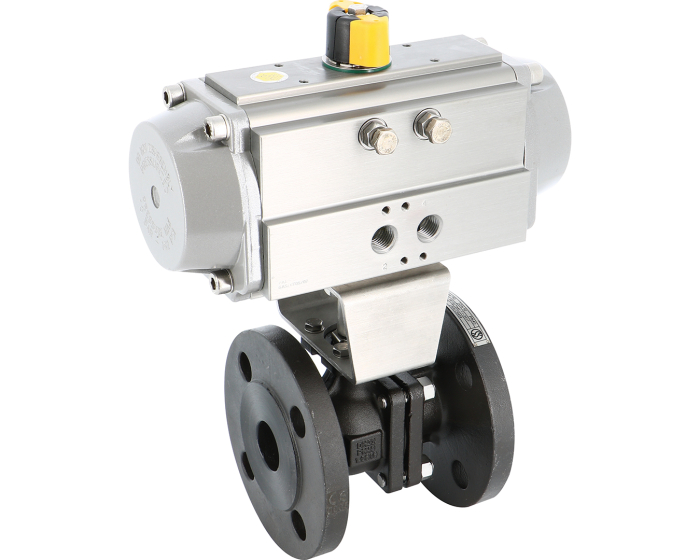

505 - Robinet à boisseau sphérique fonte + actionneur pneumatique
Le robinet à tournant sphérique fonte 505 a un corps en fonte GL, une sphère en inox et des sièges en PTFE. Il est motorisé avec un actionneur pneumatique double ou simple effet de marque Alphair. PS : 16 bar, TS : 200°C.
Documentation
Composition
Details
Le robinet à tournant sphérique 505 avec actionneur pneumatique Alphair est destiné à l'ouverture / fermeture automatique des conduites de fluides généraux non chargés basse pression. Conçu avec corps en fonte, sphère en acier inoxydable, siège et étanchéité à l'axe PTFE, ce robinet est de type "split body" passage intégral. Il possède un encombrement court similaire aux vannes à passage direct. Les raccordements sont à brides PN 10/16. La platine ISO 5211 permet le montage direct de l'actionneur. La motorisation pneumatique est disponible en double et simple effet et est dimensionnée pour une alimentation en air de 6 bar.
Plus d’information
| Option Certificat matière 3.1 | Non |
|---|---|
| Attestation de conformité sanitaire: ACS | Non |
| Delta P maxi (bar) | 10 |
| DN | 40 |
| Ecartement / Face to Face (mm) | 136.0 |
| Matière corps | Fonte GL |
| Passage | Intégral |
| Raccordement tuyauterie | A brides PN10/16 RF |
| Sièges | PTFE |
| TS max (°C) | 200 |
| TS min (°C) | -10 |
| Durée de garantie | 1 an |
| CE | Cat. I |
Toutes les configurations
| Produit | Référence | P.U HT | Disponibilité | |
|---|---|---|---|---|
| 505 - Robinet à boisseau sphérique DN40 + actionneur pneumatique DE | 270206017008R | 504,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN40 +RESR86 SE | 270206017109R | 562,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN50 + RE76 DE | 270207017008R | 515,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN50 +RE SR101SE | 270207017110R | 751,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN65 + RE76 DE | 270208017008R | 582,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN65 +RE SR101SE | 270208017110R | 816,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN80 + RE86 DE | 270209017009R | 705,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN80 +RE SR116SE | 270209017111R | 1 044,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| VS FONTE 505 DN100 + RE101 DE | 270210017010R | 898,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN100 +RE SR146SE | 270210017113R | 1 611,00 € |
Disponible
expédition sous 11 à 13 jours
|
|
| VS FONTE 505 DN125 + RE116 DE | 270211017011R | 1 254,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| VS FONTE 505 DN125 +RE SR161 SE 31 | 270211017114R | 2 047,00 € |
Disponible
expédition sous 2 à 4 jours
|
|
| VS FONTE 505 DN150 + RE126 DE | 270212017012R | 1 825,00 € |
Disponible
expédition sous 3 à 5 jours
|
|
| VS FONTE 505 DN150 +RE SR181 SE | 270212017115R | 3 413,00 € |
Disponible
expédition sous 2 à 4 jours
|
