1420/1422 - Vanne pneumatique ZEUS NF arrivée sur/sous le clapet

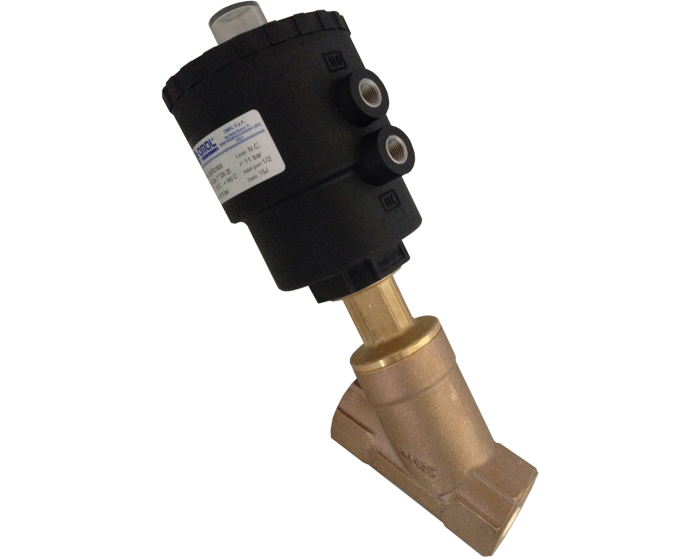

La vanne pneumatique ZEUS Type 1420/1422 est une vanne en bronze normalement fermée (NF) arrivée sur ou sous le clapet, pour tous fluides compatibles.
Documentation
Pièces détachées
Details
La vanne pneumatique ZEUS bronze est destinée au sectionnement automatique des réseaux de fluides. Le corps incliné à passage intégral ainsi que les excellents coefficients de débit permettent de très faibles pertes de charges. Le corps en bronze et les pièces internes en acier inoxydable autorisent l'utilisation de la vanne ZEUS sur de très nombreux fluides pour des pressions jusqu'à 16 bar et des températures jusqu'à 180°C. L'actionneur pneumatique est en PA66, orientable. Raccordements taraudés G.
La vanne ZEUS 1420 est une version simple effet NF avec arrivée sur le clapet. Elle est adaptée pour les fluides compressibles tels que l'air comprimé ou la vapeur. Génératrice de coups de bélier, elle se voit déconseillée pour les liquides.
La vanne ZEUS 1422 est une version simple effet NF avec arrivée sous le clapet. Elle évite les coups de bélier et est ainsi adaptée pour les liquides.
Plus d’information
| Option Certificat matière 3.1 | Non |
|---|---|
| Delta P maxi (bar) | 16 |
| DN | 3/8'' |
| Ecartement / Face to Face (mm) | 65.0 |
| Kv (m³/h) | 4.50 |
| Matière corps | Bronze CB 491K |
| Portée | PTFE |
| Position repos | NF |
| Raccordement tuyauterie | Taraudé G |
| Tête de commande | 40 |
| TS max (°C) | 180 |
| TS min (°C) | -10 |
| Durée de garantie | 1 an |
| CE | A4 § 3 |
Toutes les configurations
| Produit | Référence | P.U HT | Disponibilité | |
|---|---|---|---|---|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 3/8'', T40 | 1420203 | 131,10 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 1/2'', T40 | 1420204 | 131,10 € |
Disponible
expédition sous 15 à 17 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 3/8'', T50 | 1420303 | 165,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 1/2'', T50 | 1420304 | 165,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 3/4'', T50 | 1420305 | 172,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 1'', T63 | 1420406 | 204,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 1''1/4, T90 | 1420507 | 321,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 1''1/2, T90 | 1420508 | 386,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 2'', T90 | 1420509 | 463,00 € |
Disponible
expédition sous 38 à 40 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 1''1/2, T110 | 1420608 | 430,00 € |
Disponible
expédition sous 38 à 40 jours
|
|
| 1420 - Vanne pneumatique ZEUS NF arrivée sur le clapet 2'', T110 | 1420609 | 501,00 € |
Disponible
expédition sous 38 à 40 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 3/8'', T40 | 1422203 | 131,10 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 1/2'', T40 | 1422204 | 131,10 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 1/2'', T50 | 1422304 | 172,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 3/4'', T50 | 1422305 | 184,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 3/4'', T63 | 1422405 | 204,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 1'', T63 | 1422406 | 219,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 1'', T90 | 1422506 | 294,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 1''1/4, T90 | 1422507 | 354,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 1''1/2, T90 | 1422508 | 400,00 € |
Disponible
expédition sous 1 à 3 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 1''1/2, T110 | 1422608 | 505,00 € |
Disponible
expédition sous 38 à 40 jours
|
|
| 1422 - Vanne pneumatique ZEUS NF arrivée sous le clapet 2'', T110 | 1422609 | 572,00 € |
Disponible
expédition sous 1 à 3 jours
|
